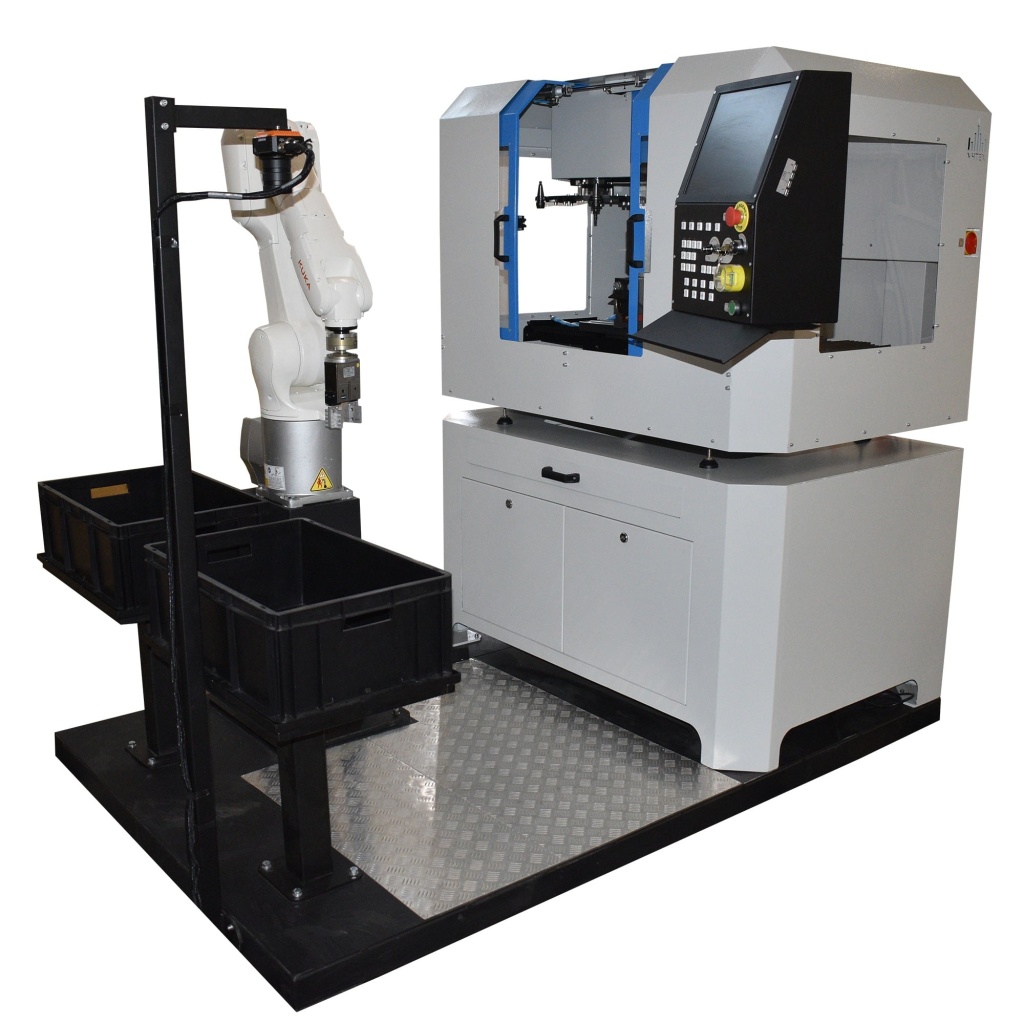

Для изучения основ промышленной робототехники, станков с числовым программным управлением, а также способов программирования робота и станка для выполнения совместных задач. Данная учебная роботизированная ячейка с ЧПУ реализует технологическую операцию перемещения заготовок на склад, подачи заготовок со склада в станок, перемещения готового изделия из станка на склад готовых деталей.
В учебных лабораториях колледжей, вузов и центров компетенций учебная роботизированная ячейка с ЧПУ используется для подготовки операторов и техников по обслуживанию автоматизированных производственных линий. Именно учебная роботизированная ячейка с ЧПУ позволяет на практике отработать взаимодействие промышленного робота и станка с ЧПУ.
Состав оборудования
В состав учебной роботизированной ячейки с ЧПУ входят:
-
Промышленные роботы и станки: робот KUKA KR 10 R1100, контроллер KRC5, пульт smartPAD, ПО KSS 8, фрезерный станок с ЧПУ СФ.300.
-
Технологическое оборудование: электрический шкаф управления, параллельный захват, автоматические тисы, привод двери станка, автоматизированный склад заготовок и готовых деталей, пневматическая арматура, компоненты распределения и управления воздухом, лабораторная пневмостанция (8 бар, 24 л), кронштейны, переходные плиты.
-
Система безопасности: защитное ограждение, датчик открытия/закрытия двери ячейки, кнопка аварийной остановки.
-
Прочее: общая рама, подставка робота, подставка станка, сменный режущий инструмент, комплект заготовок.
-
Документация: техническая документация на русском языке.
Благодаря такому составу учебная роботизированная ячейка с ЧПУ полностью моделирует реальный производственный участок. Каждый компонент учебной роботизированной ячейки с ЧПУ ориентирован на отработку типовых операций гибкой автоматизации.
Функциональные возможности
Учебная роботизированная ячейка с ЧПУ обеспечивает:
-
программирование робота KUKA через smartPAD для загрузки и выгрузки заготовок;
-
программирование фрезерного станка с ЧПУ для обработки деталей;
-
автоматическое открывание двери станка приводом;
-
захват заготовок и перемещение между складом, станком и складом готовых изделий;
-
работу с пневматической системой (захват, тисы).
В процессе работы учебной роботизированной ячейки с ЧПУ студенты изучают алгоритмы взаимодействия робота и станка, синхронизацию операций, использование автоматизированного склада. Безопасность учебной роботизированной ячейки с ЧПУ обеспечивается ограждением, датчиком двери и кнопкой аварийной остановки.
Рекомендации по внедрению
Рекомендуется проведение пусконаладочных работ. Наши специалисты распакуют, подключат и настроят учебную роботизированную ячейку с ЧПУ, проведут демонстрацию её работы и инструктаж по технике безопасности, обучат ваших сотрудников работе на ней.
Комплектация и характеристики учебной роботизированной ячейки с ЧПУ
Состав (сжато)
-
Робот KUKA KR10 R1100 + KRC5 + smartPAD + KSS8.
-
Фрезерный станок с ЧПУ СФ.300.
-
Захват параллельный, тисы автоматические, привод двери, автоматизированный склад.
-
Пневмостанция 8 бар, 24 л, пневмоарматура.
-
Рама, подставки, ограждение, датчик, кнопка АВС.
-
Инструмент, заготовки, документация на русском.
Все элементы учебной роботизированной ячейки с ЧПУ поставляются в заводской упаковке.
Основные параметры
| Параметр | Значение |
|---|---|
| Робот | KUKA KR 10 R1100 |
| Контроллер | KRC5 |
| Станок с ЧПУ | СФ.300 |
| Тип захвата | параллельный пневматический |
| Склад | автоматизированный |
| Давление пневмосети | 8 бар |
Преимущества использования учебной роботизированной ячейки с ЧПУ
Учебная роботизированная ячейка с ЧПУ в лабораторных условиях позволяет безопасно и наглядно изучать полный цикл автоматизированного производства. Данная учебная роботизированная ячейка с ЧПУ даёт возможность отрабатывать загрузку станка, складирование заготовок и взаимодействие с пневмосистемой. Компактная учебная роботизированная ячейка с ЧПУ для учебных заведений готовит специалистов по промышленной автоматизации.
Что даёт работа на ячейке
Студенты изучают реальную конструкцию учебной роботизированной ячейки с ЧПУ, осваивают методы синхронизации робота и станка, учатся управлять автоматизированным складом и пневмооборудованием. Без такой ячейки знакомство с роботизированным производством ограничивалось бы раздельным изучением робота и станка.
Условия поставки учебной роботизированной ячейки с ЧПУ
Поставка учебной роботизированной ячейки с ЧПУ осуществляется по индивидуальному заказу. Доставка в любой регион РФ.
Как заказать
Для получения коммерческого предложения или консультации по выбору учебной роботизированной ячейки с ЧПУ заполните форму обратной связи.
