Для изучения устройства, принципа действия и взаимосвязей элементов пневматической тормозной системы трёхосных автомобилей КамАЗ. Данный учебный стенд-планшет Тормозное управление автомобилей КАМАЗ позволяет в наглядной форме демонстрировать расположение и функционирование тормозных кранов, регуляторов тормозных сил, пневмоцилиндров, трубопроводов и контрольных приборов.
В учебных лабораториях автотранспортных колледжей и центров подготовки механиков учебный стенд-планшет Тормозное управление автомобилей КАМАЗ используется при изучении курса «Тормозные системы автотранспорта». Именно учебный стенд-планшет Тормозное управление автомобилей КАМАЗ даёт возможность проводить занятия в интерактивном режиме с помощью магнитоуправляемых контактов и светодиодной индикации.
Технические особенности

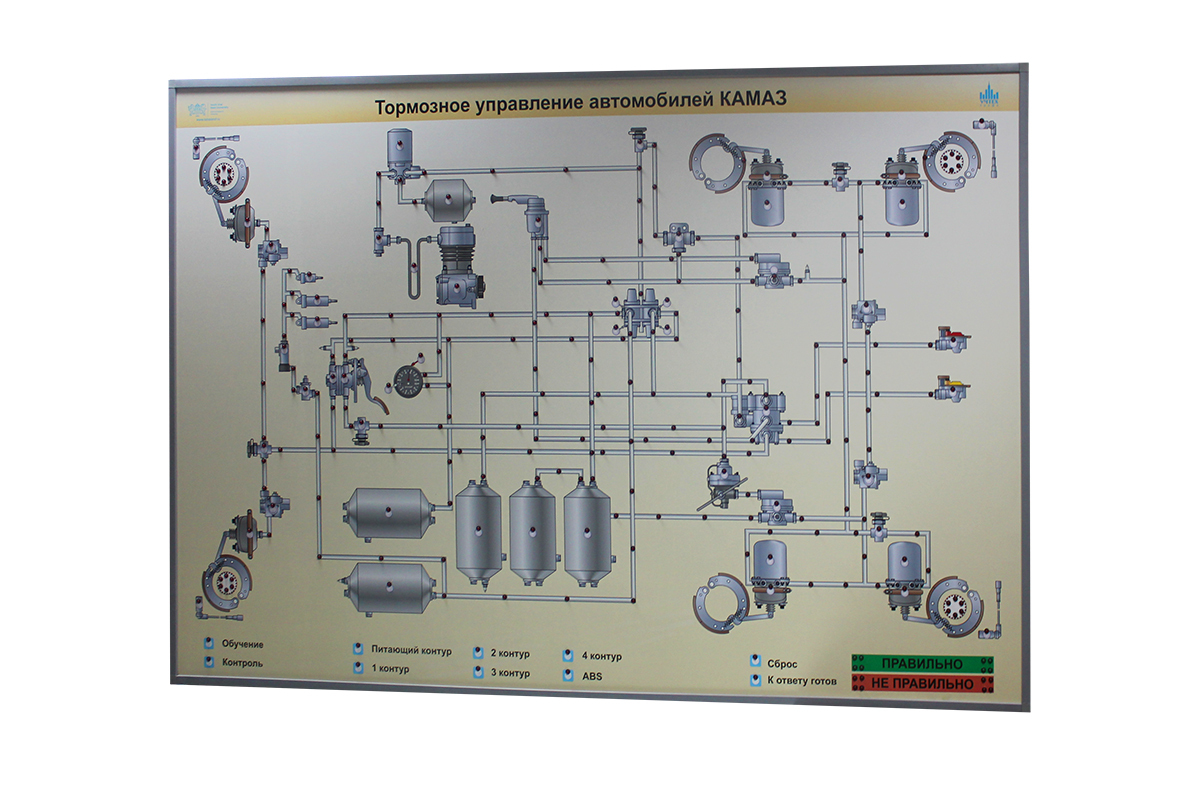

Конструктивно учебный стенд-планшет Тормозное управление автомобилей КАМАЗ выполнен в виде каркасной конструкции (ПВХ-профиль, МДФ) с полноцветным изображением принципиальной схемы пневматической тормозной системы. На лицевой панели нанесены пневмомагистрали и пневмоаппараты (тормозные краны, клапаны, ресиверы, регуляторы). Под панелью размещены магнитоуправляемые контакты (герконы) в районе каждого аппарата, а также светодиодные индикаторы, дублирующие состояние магистралей.
В состав учебного стенда-планшета Тормозное управление автомобилей КАМАЗ входит электронно-логическое устройство на базе PIC-контроллера, комплект подвесов, дистанционное устройство подачи сигнала. Питание осуществляется от импульсного блока питания через выключатель на боковой панели. На нижней части лицевой панели нанесены кнопки меню и световые транспаранты «ПРАВИЛЬНО» / «НЕ ПРАВИЛЬНО».
Для чего используется
Основное назначение учебного стенда-планшета Тормозное управление автомобилей КАМАЗ — формирование у обучающихся навыков диагностики и устранения неисправностей тормозной системы. С помощью магнитной указки студент воздействует на геркон в зоне конкретного аппарата, после чего контроллер подаёт напряжение на светодиоды, подсвечивающие соответствующие пневмомагистрали и аппараты, участвующие в выбранном режиме торможения. Одновременно на транспарантах отображается правильность или ошибочность выбора обучающегося. Это позволяет отработать последовательность проверки элементов учебного стенда-планшета Тормозное управление автомобилей КАМАЗ и смоделировать штатные и аварийные режимы работы системы.
Комплектация и характеристики учебного стенда-планшета Тормозное управление автомобилей КАМАЗ
Состав стенда
В комплект поставки учебного стенда-планшета Тормозное управление автомобилей КАМАЗ входят:
-
каркасная конструкция с ПВХ-профилем и МДФ-панелью;
-
ПВХ-плёнка с полноцветным изображением тормозной схемы (разрешение не менее 1400 dpi);
-
комплект подвесов для настенного монтажа;
-
электронно-логическое устройство на базе PIC-контроллера;
-
комплект светодиодной индикации пневмомагистралей и аппаратов;
-
магнитоуправляемые контакты (герконы);
-
дистанционное устройство подачи сигнала (магнитная указка);
-
импульсный блок питания, сетевой шнур, выключатель;
-
паспорт;
-
методические рекомендации для преподавателя.
Все элементы учебного стенда-планшета Тормозное управление автомобилей КАМАЗ выполнены из качественных материалов (металл, МДФ, электронные компоненты). Надёжность учебного стенда-планшета Тормозное управление автомобилей КАМАЗ обеспечивает длительный срок службы при интенсивном использовании.
Основные параметры
| Параметр | Значение |
|---|---|
| Габаритные размеры (Д×Ш×В) | не более 1500 × 90 × 1000 мм |
| Масса стенда | не более 30 кг |
| Тип стенда | учебный стенд-планшет с электроникой |
| Управление | магнитоуправляемые контакты (герконы) |
| Питание | 220 В через импульсный блок питания |
Преимущества использования учебного стенда-планшета по тормозной системе КАМАЗ
Учебный стенд-планшет по тормозному управлению автомобилей КАМАЗ в лабораторных условиях позволяет безопасно и многократно моделировать любые режимы торможения без использования реального автомобиля и сжатого воздуха. Данный учебный стенд-планшет по тормозному управлению автомобилей КАМАЗ даёт возможность визуально отслеживать активируемые магистрали и аппараты, что значительно ускоряет понимание логики работы пневматической системы. Компактный стенд по тормозной системе КАМАЗ для учебных мастерских легко монтируется на стене и используется как на лекциях, так и на практических занятиях.
Что даёт работа на стенде
Студенты изучают реальную структуру тормозного управления автомобилей КАМАЗ на учебном стенде-планшете, запоминают названия и расположение тормозных кранов, регуляторов, клапанов, ресиверов, а также осваивают алгоритмы поиска неисправностей по светодиодной индикации. Без такого стенда знакомство с пневмосистемой КАМАЗ оставалось бы чисто теоретическим или требовало бы многократных выездов к реальной технике.
Условия поставки
Поставка учебного оборудования для автомобильной техники осуществляется по индивидуальному заказу. Доставка в любой регион РФ.
Как заказать учебный стенд-планшет Тормозное управление автомобилей КАМАЗ
Для получения коммерческого предложения или консультации по выбору учебного стенда-планшета Тормозное управление автомобилей КАМАЗ заполните форму обратной связи.
