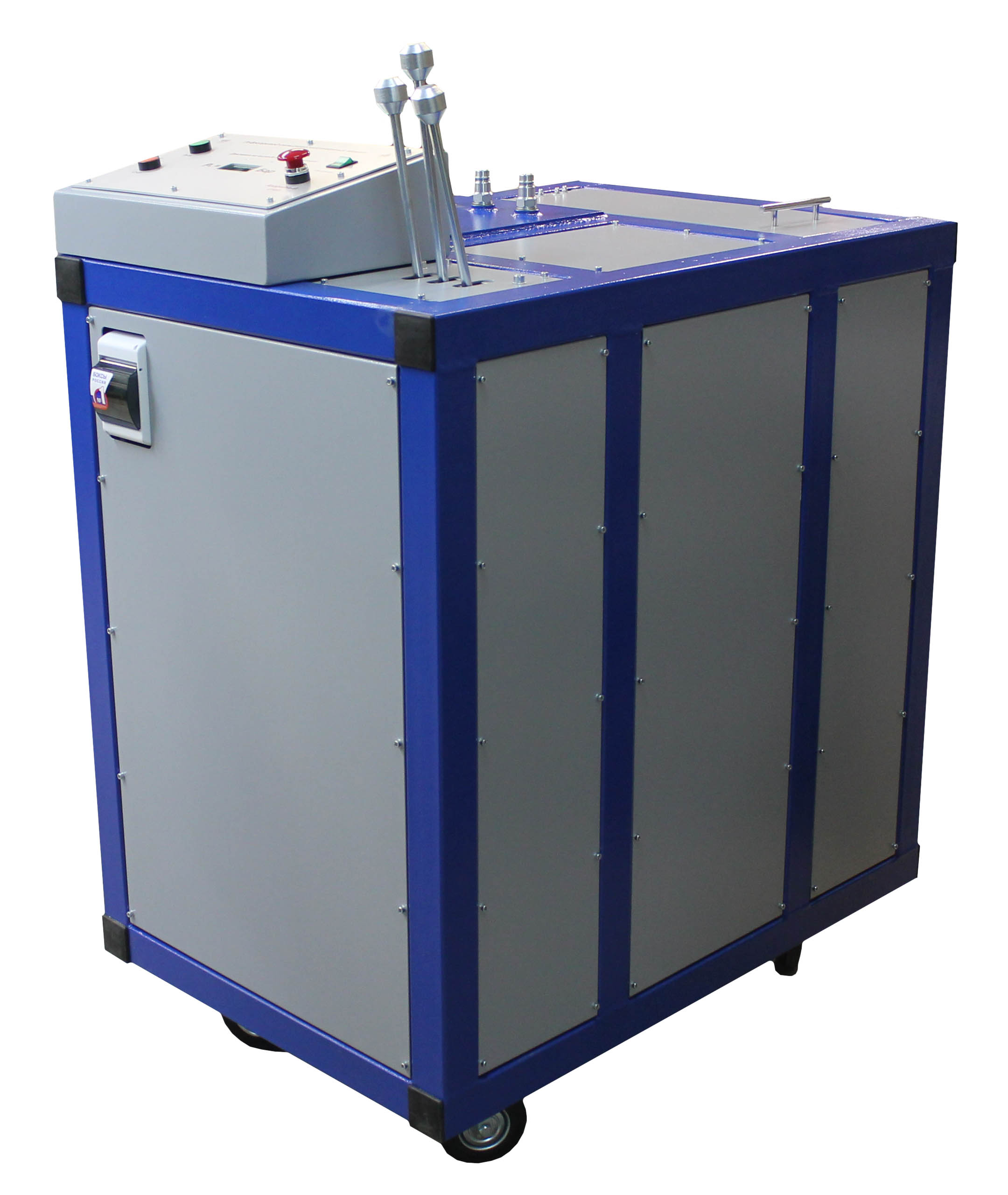

Для наглядного изучения работы гидравлического оборудования сельскохозяйственной техники. Данный стенд тренажер Гидропривод сельскохозяйственных машин представляет собой металлическое основание со смонтированной гидросистемой и органами управления, имитирующими гидросистему трактора.
В учебных мастерских и лабораториях аграрных колледжей стенд тренажер Гидропривод сельскохозяйственных машин используется при изучении курса гидравлики машинно-тракторного парка. Именно стенд тренажер Гидропривод сельскохозяйственных машин даёт возможность отрабатывать навыки подключения гидроцилиндров и анализа работы гидравлических контуров.
Технические особенности
Конструктивно стенд тренажер Гидропривод сельскохозяйственных машин имитирует реальную гидросистему трактора: насос, распределитель, предохранительные клапаны, бак, фильтры, рукава высокого давления. На стенде тренажере Гидропривод сельскохозяйственных машин смонтированы гидроцилиндры (подъёма, поворота), имитирующие рабочие органы сельхозмашин. Подключение рукавов высокого давления к силовой установке стенда тренажера Гидропривод сельскохозяйственных машин позволяет наглядно наблюдать за выдвижением штоков и развиваемым усилием.
Благодаря открытой компоновке стенда тренажера Гидропривод сельскохозяйственных машин студенты могут видеть направление потоков рабочей жидкости, работу золотников распределителя и срабатывание предохранительного клапана. Все элементы стенда тренажера Гидропривод сельскохозяйственных машин выполнены из стали и уплотнительных материалов, стойких к давлению масла.
Для чего используется
Основное назначение стенда тренажера Гидропривод сельскохозяйственных машин — отработка практических навыков по монтажу и диагностике гидравлических систем. Обучающиеся изучают устройство стенда тренажера Гидропривод сельскохозяйственных машин: насосную группу, распределитель, напорную и сливную линии. С помощью стенда тренажера Гидропривод сельскохозяйственных машин осваиваются операции по подсоединению гидроцилиндров, регулировке предохранительного клапана, поиску утечек и удалению воздуха из системы. Студенты под руководством преподавателя учатся оценивать работоспособность гидроаппаратов по характеру движения штоков.
Комплектация и характеристики стенда тренажера Гидропривод сельскохозяйственных машин
Состав стенда
В комплект поставки стенда тренажера Гидропривод сельскохозяйственных машин входят:
-
металлическое основание с органами управления;
-
гидравлическая система (насос, распределитель, бак, фильтр, клапаны);
-
комплект рукавов высокого давления и быстроразъемных соединений;
-
гидроцилиндры двухстороннего действия (не менее 2 шт.);
-
электродвигатель с реле давления;
-
паспорт;
-
методические рекомендации для преподавателя.
Все элементы стенда тренажера Гидропривод сельскохозяйственных машин выполнены из качественной стали и уплотнительных материалов. Надёжность стенда тренажера Гидропривод сельскохозяйственных машин обеспечивает многократную коммутацию рукавов и длительную работу под давлением.
Основные параметры
| Параметр | Значение |
|---|---|
| Габаритные размеры (Д×Ш×В) | не более 1100 × 700 × 1400 мм |
| Масса стенда | не более 200 кг |
| Тип стенда | стенд тренажер с гидросистемой |
| Рабочее давление | по данным гидронасоса (стандарт 16 МПа) |
| Питание | 220 В |
Преимущества использования стенда тренажера гидропривода
Стенд тренажер гидропривода сельскохозяйственных машин в лабораторных условиях позволяет безопасно и многократно отрабатывать операции подключения и диагностики гидравлического оборудования. Данный стенд тренажер гидропривода сельскохозяйственных машин даёт возможность наглядно демонстрировать работу золотников и влияние перегрузок на срабатывание предохранительного клапана. Компактный стенд тренажер для машинно-тракторного парка незаменим для практического освоения гидравлики.
Что даёт работа на стенде
Студенты изучают реальную конструкцию гидропривода сельскохозяйственных машин на стенде тренажере, осваивают последовательность подключения гидроцилиндров, регулировку давления и устранение типичных неисправностей (подсос воздуха, износ уплотнений). Без такого тренажера подготовка механизаторов по гидравлике была бы оторвана от практики.
Условия поставки
Поставка тренажерного оборудования для машинно-тракторного парка осуществляется по индивидуальному заказу. Доставка в любой регион РФ.
Как заказать стенд тренажер Гидропривод сельскохозяйственных машин
Для получения коммерческого предложения или консультации по выбору стенда тренажера Гидропривод сельскохозяйственных машин заполните форму обратной связи.
