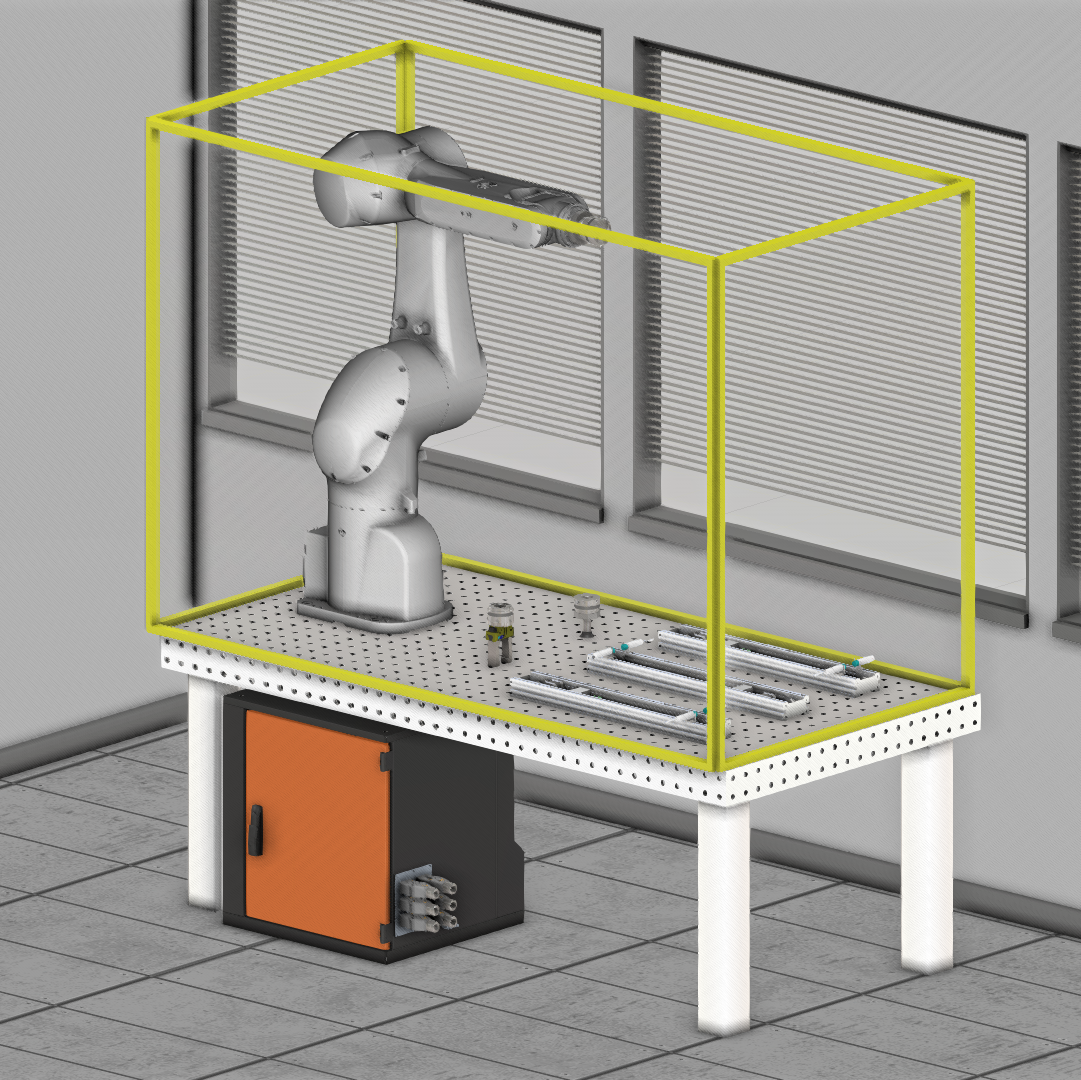

Комплекс для глубокого изучения промышленной автоматизации, логистики и интеграции систем управления. Данная роботизированная учебная ячейка Работа с HMI и ПЛК построена на базе промышленного 6-осевого робота Estun ER10B-900-MI, который обеспечивает высокую точность и повторяемость траекторий при оптимальном вылете стрелы (900 мм) и компактности.
В учебных мастерских колледжей и центров компетенций роботизированная учебная ячейка Работа с HMI и ПЛК используется для подготовки специалистов по эксплуатации роботизированного производства в рамках проекта «Профессионалитет». Именно роботизированная учебная ячейка Работа с HMI и ПЛК позволяет осваивать взаимодействие манипулятора с ПЛК и проектирование интерфейсов HMI.
Состав и технические особенности
Роботизированная учебная ячейка Работа с HMI и ПЛК включает:
-
манипулятор Estun ER10B-900-MI (6 осей);
-
шкаф управления электрический (контроллер робота + система управления на базе ПЛК);
-
компоненты распределения и управления воздухом;
-
защитное ограждение со светосигнальной колонной и электромеханическим замком безопасности;
-
систему автоматической смены инструмента (станция для быстрой смены захватов);
-
конвейерную линию (ленточный конвейер для задач перемещения и сортировки);
-
вакуумный захват (для плоских и гладких поверхностей);
-
2-х пальцевый пневматический захват;
-
сварочный стол ОРВК-1000х2000-8 с комплектом оснастки;
-
малошумный компрессор;
-
кронштейны и переходные плиты.
Конструкция роботизированной учебной ячейки Работа с HMI и ПЛК обеспечивает проведение широкого спектра лабораторных работ. Пневматическая система роботизированной учебной ячейки Работа с HMI и ПЛК питается от входящего в комплект компрессора.
Образовательные возможности
Роботизированная учебная ячейка Работа с HMI и ПЛК позволяет на практике изучить:
-
программирование логических контроллеров (ПЛК) для управления РТК;
-
создание графических интерфейсов на панелях оператора (HMI);
-
сценарии автоматической смены инструмента и калибровку захватов;
-
интеграцию конвейерных систем в роботизированный цикл;
-
организацию безопасной работы промышленного персонала.
Ячейка полностью соответствует требованиям ФГОС 15.02.18 «Техническая эксплуатация и обслуживание роботизированного производства» и является сертифицированным решением для проведения демонстрационного экзамена и подготовки к чемпионатам «Профессионалы». Методическая документация роботизированной учебной ячейки Работа с HMI и ПЛК поставляется на русском языке.
Рекомендации по внедрению
Рекомендуется проведение пусконаладочных работ. Специалисты распакуют, подключат и настроят роботизированную учебную ячейку Работа с HMI и ПЛК, проведут демонстрацию её работы и инструктаж по технике безопасности, обучат ваших сотрудников работе на ней.
Комплектация и характеристики роботизированной учебной ячейки Работа с HMI и ПЛК
Состав (сжато)
-
Робот Estun ER10B-900-MI (6 осей).
-
Шкаф управления (контроллер + ПЛК), пневмораспределение, ограждение с замком.
-
Система автоматической смены инструмента, конвейерная линия.
-
Вакуумный захват и 2-х пальцевый пневматический захват.
-
Сварочный стол с оснасткой, компрессор, переходные плиты.
Все элементы роботизированной учебной ячейки Работа с HMI и ПЛК поставляются в заводской упаковке.
Основные параметры
| Параметр | Значение |
|---|---|
| Тип робота | Estun ER10B-900-MI, 6-осевой |
| HMI/ПЛК | есть (программирование контроллера и панели оператора) |
| Смена инструмента | автоматическая |
| Конвейер | ленточный |
| Соответствие ФГОС | 15.02.18 |
Преимущества использования роботизированной учебной ячейки «Работа с HMI и ПЛК»
Роботизированная учебная ячейка Работа с HMI и ПЛК в лабораторных условиях позволяет безопасно и наглядно изучать интеграцию робота с ПЛК и HMI. Данная роботизированная учебная ячейка Работа с HMI и ПЛК даёт возможность отрабатывать автоматическую смену инструмента, сортировку на конвейере и вакуумный захват. Универсальная роботизированная учебная ячейка Работа с HMI и ПЛК для системы СПО и Профессионалитета готовит специалистов по цифровому управлению производством.
Что даёт работа на ячейке
Обучающиеся изучают реальную архитектуру роботизированной учебной ячейки Работа с HMI и ПЛК, осваивают программирование ПЛК и проектирование HMI, учатся настраивать автоматическую смену захватов и работу конвейера. Без такой ячейки подготовка по промышленной автоматизации была бы оторвана от реального оборудования.
Условия поставки
Поставка роботизированной учебной ячейки Работа с HMI и ПЛК осуществляется по индивидуальному заказу. Доставка в любой регион РФ.
Как заказать роботизированную учебную ячейку Работа с HMI и ПЛК
Для получения коммерческого предложения или консультации по выбору роботизированной учебной ячейки Работа с HMI и ПЛК заполните форму обратной связи.
