Для проведения групповых практических занятий и самостоятельной работы учащихся, осваивающих образовательные программы среднего и высшего профессионального образования по специальностям железнодорожного транспорта, связанным с электрификацией и электроснабжением. Комплекс обеспечивает изучение устройства и принципа действия тяговых подстанций — ключевых объектов системы электроснабжения железных дорог, преобразующих и распределяющих электроэнергию для питания тяговой сети и подвижного состава. Данный ПМК представляет собой программное обеспечение, содержащее цветное интерактивное подвижное изображение принципиальной схемы и основных элементов подстанций, позволяющее визуально наблюдать за изменением параметров их работы и достигать наглядной демонстрации принципов действия.

Благодаря программно-методическому комплексу «Тяговые подстанции» учебное заведение получает современный инструмент для изучения сложного энергетического оборудования без необходимости посещения действующих объектов. Именно программно-методический комплекс «Тяговые подстанции» даёт возможность в интерактивном режиме проследить путь электроэнергии от ввода до распределения по контактной сети, увидеть работу трансформаторов, выпрямителей, распределительных устройств и систем защиты. Использование программно-методического комплекса «Тяговые подстанции» значительно повышает качество подготовки специалистов по электрификации благодаря визуализации процессов, которые в реальных условиях скрыты под высоковольтным оборудованием.

Содержание комплекса ПМК Тяговые подстанции для обучения железнодорожников

Комплекс включает интерактивные схемы и анимированные модели, охватывающие основные элементы тяговой подстанции:

  • Ввод высокого напряжения — линии электропередачи, отделители, разъединители, вводные выключатели;

  • Силовые трансформаторы — понижающие трансформаторы главной схемы, их конструкция, способы охлаждения и регулировки;

  • Выпрямительные преобразователи — для питания контактной сети постоянного тока (на основе диодных и тиристорных схем);

  • Тяговые шины и коммутационные аппараты — распределение электроэнергии по фидерам контактной сети;

  • Щиты управления и защиты — релейная защита, автоматика, измерение параметров;

  • Системы заземления и молниезащиты;

  • Вспомогательное оборудование — щиты собственных нужд, аккумуляторные батареи, оперативный ток.

Интерактивное изображение позволяет изменять параметры (напряжение, ток, нагрузку) и наблюдать за реакцией системы: изменение показаний приборов, состояния выключателей, режимов работы трансформаторов.

Обучение и контроль

Комплекс оснащён функциями обучения, контроля и вывода результатов тестирования:

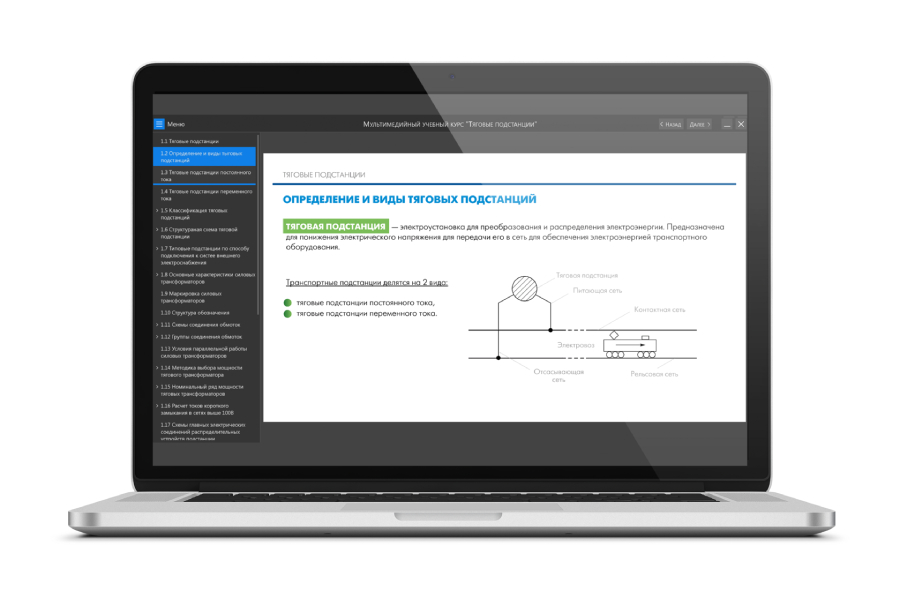

  • Режим обучения — демонстрация работы тяговой подстанции с текстовыми пояснениями, подсветкой активных элементов и описанием каждого узла. Пользователь изучает принципиальную схему, назначение оборудования, порядок ввода и вывода линий.

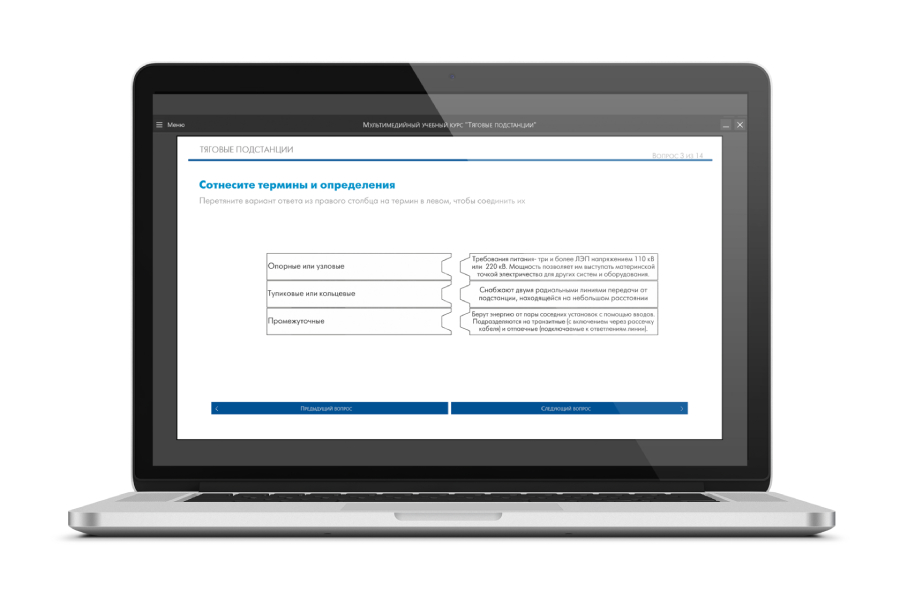

  • Режим контроля — интерактивное тестирование с вопросами на знание устройства, принципов работы, параметров и правил эксплуатации тяговых подстанций. Вопросы представлены в форматах: выбор правильного ответа из четырёх вариантов, установление соответствия, числовые расчёты параметров.

  • Вывод результатов — после завершения теста формируется отчёт с количеством правильных и неправильных ответов, а также временем выполнения, который можно сохранить или вывести на печать.

Функциональные возможности

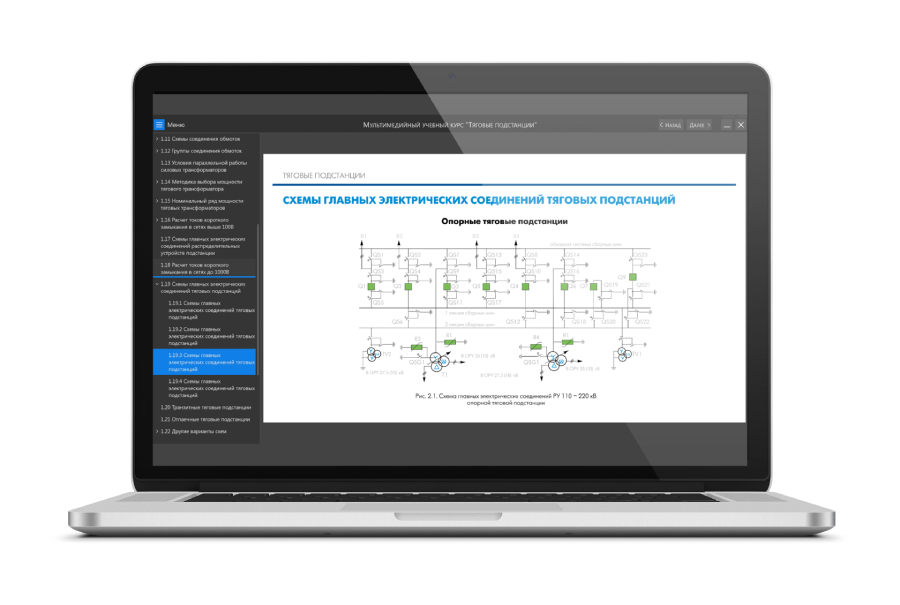

  • Цветная интерактивная схема тяговой подстанции с детализацией основного оборудования.

  • Анимация преобразования и распределения электроэнергии в динамике.

  • Визуализация изменения параметров (напряжение, ток, мощность) при различных режимах работы.

  • Режимы обучения и контроля с автоматическим тестированием.

  • Формирование отчёта по итогам теста.

  • Управление мышью, интуитивно понятный интерфейс.

Рекомендуемое оборудование

  • персональный компьютер с монитором;

  • сенсорная панель (для интерактивных занятий);

  • ПК с проектором (для групповой демонстрации).

Минимальные системные требования

  • процессор: четырёхъядерный с частотой не менее 3,2 ГГц;

  • оперативная память: не менее 8 ГБ;

  • дискретная видеокарта: не менее 2 ГБ;

  • свободное место на жёстком диске: не менее 1 ГБ.

Установка и эксплуатация

Порядок установки:

  1. Запустите установочный файл с флеш-носителя на рабочем компьютере.

  2. Следуйте указаниям мастера установки.

  3. Дождитесь окончания установки.

Инструкция по эксплуатации:

  • Вставьте один из USB-ключей лицензии в свободный порт (входят в комплект поставки).

  • Запустите ПМК с ярлыка на рабочем столе.

  • При появлении сообщения «Лицензия не найдена» проверьте правильность установки ключа — при корректной работе на ключе горит индикатор.

  • Управление осуществляется курсором мыши.

  • Для выхода из программы нажмите кнопку закрытия в правом верхнем углу.

Комплект поставки

В комплект поставки входят:

  • флеш-карта с программным обеспечением (инсталлятор и сам ПМК);

  • USB-ключи лицензии — 10 штук (на 10 рабочих мест);

  • паспорт изделия.

Для кого предназначен

Программно-методический комплекс «Тяговые подстанции» рекомендован для:

  • колледжей и техникумов железнодорожного транспорта (специальности «Электрификация и автоматизация», «Электроснабжение»);

  • профильных вузов (направления «Электроснабжение железных дорог», «Релейная защита и автоматизация»);

  • учебных центров ОАО «РЖД» и дистанций электроснабжения для повышения квалификации электромонтёров и дежурных подстанций;

  • программ профессиональной переподготовки в области эксплуатации и обслуживания тяговых подстанций.

Преимущества использования

  • Наглядность: динамическая схема в цвете позволяет наблюдать полный цикл преобразования и распределения электроэнергии.

  • Интерактивность: возможность изменять параметры и видеть мгновенную реакцию системы.

  • Эффективный контроль: автоматическое тестирование с отчётом объективно оценивает знания.

  • Групповое использование: 10 лицензионных ключей позволяют задействовать весь учебный класс.

  • Безопасность: изучение высоковольтного оборудования без риска поражения током и без необходимости выезда на действующие объекты.

  • Соответствие ФГОС: содержание покрывает разделы дисциплин «Электроснабжение железных дорог» и «Тяговые подстанции».

Работа с программно-методическим комплексом «Тяговые подстанции» значительно повышает уровень подготовки специалистов, давая им возможность виртуально «управлять» подстанцией и понимать взаимосвязи между её элементами. Без такого комплекса изучение тяговых подстанций было бы ограничено статичными схемами и словесными описаниями, что не позволяет в полной мере оценить динамику энергетических процессов.

Условия поставки

Поставка программно-методического комплекса «Тяговые подстанции» осуществляется по индивидуальному заказу. Доставка флеш-носителя и USB-ключей — в любой регион РФ.

Как заказать ПМК Тяговые подстанции для обучения железнодорожников

Для получения коммерческого предложения или консультации по выбору программно-методического комплекса «Тяговые подстанции» заполните форму обратной связи на сайте.
